電位滴定法測定碳酸鋰含量
近年來，隨著鋰電池工業(yè)及光電信息行業(yè)的不斷發(fā)展，電池級氫氧化鋰的需求量呈現(xiàn)逐年遞增的趨勢，電池級單水氫氧化鋰主要用于鋰離子電池正極材料的制備，同時(shí)也可做堿性蓄電池電解質(zhì)的添加劑，制備鋰鹽，也用于鋰的制造。電池級單水氫氧化鋰能有效地降低水資源和能量的消耗。本文采用電位滴定的方法測得某廠家電池級單水氫氧化鋰的含量為57.09%。
2儀器與設(shè)備
2.1 儀器
T960電位滴定儀，pH復(fù)合電極
2.2試劑
鹽酸溶液（0.3mol/L）
3實(shí)驗(yàn)方法
3.1實(shí)驗(yàn)步驟
快速稱取樣品約0.5g（精確至0.0001g）于預(yù)先加入25mL鹽酸標(biāo)準(zhǔn)滴定溶液的滴定杯中，充分溶解后用鹽酸滴定液滴定至終點(diǎn)。

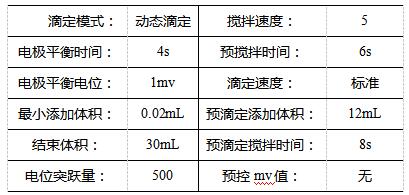

3.2 參數(shù)設(shè)置
4結(jié)果與討論

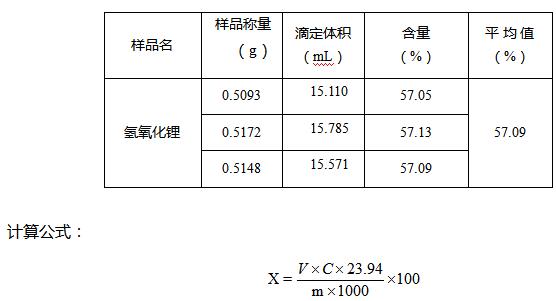

4.1實(shí)驗(yàn)結(jié)果
式中：
X -- 氫氧化鋰的含量（以氫氧化鋰的質(zhì)量分?jǐn)?shù)計(jì)），單位為（%）；
V-- 樣品消耗鹽酸標(biāo)準(zhǔn)溶液的體積，單位為毫升（mL）；
C -- 鹽酸標(biāo)準(zhǔn)溶液的濃度，單位為摩爾每升（mol/L）；
m -- 樣品的質(zhì)量，單位為（g）；
23.94 -- 以（LiOH）為基本單元的摩爾質(zhì)量，單位為克每摩爾（g/mol）；
4.2 圖譜
4.3 結(jié)論
取實(shí)驗(yàn)結(jié)果的算術(shù)平均值為測定結(jié)果，根據(jù)國標(biāo)要求兩次平行測定的絕對差值均不大于5%，實(shí)驗(yàn)平行性較好。
參考文獻(xiàn)
[1] GB /T 11064.1-2013碳酸鋰、單水氫氧化鋰、氯化鋰化學(xué)分析方法
