全自動熔點儀測定苯丙三唑類紫外線吸收劑熔點
紫外線吸收劑是目前應(yīng)用最廣的一類光穩(wěn)定劑，按其結(jié)構(gòu)分為水楊酸酯類、二苯甲酮類、苯丙三唑類、取代丙烯腈類等。苯丙三唑類紫外線吸收劑能強烈吸收波長為270～380nm的紫外線，化學穩(wěn)定性好，揮發(fā)性極小。與聚烯烴的相容相好，特別適用于聚乙烯和聚丙烯。該品具有優(yōu)良的耐熱升華性，耐洗滌性、耐氣體褪色性和機械性能保持性。與抗氧化劑并用為顯著的協(xié)同效應(yīng)。要改善制品的熱氧穩(wěn)定性。測定苯丙三唑類紫外線吸收劑的熔點對于鑒定其純度具有很大價值。本文選擇兩種升溫速率進行測試，實驗證明，1℃/min的速率結(jié)果更平行。
2 儀器與試劑
2.1 儀器
Hanon MP490全自動熔點儀
2.2 試劑
無
3實驗方法
3.1 實驗步驟
（1）將樣品用裝到毛細管中，顛實，裝樣高度為10-15mm，同一批樣品裝樣高度保持一致。
（2）設(shè)置合適的起始溫度和升溫速率，進行測試。

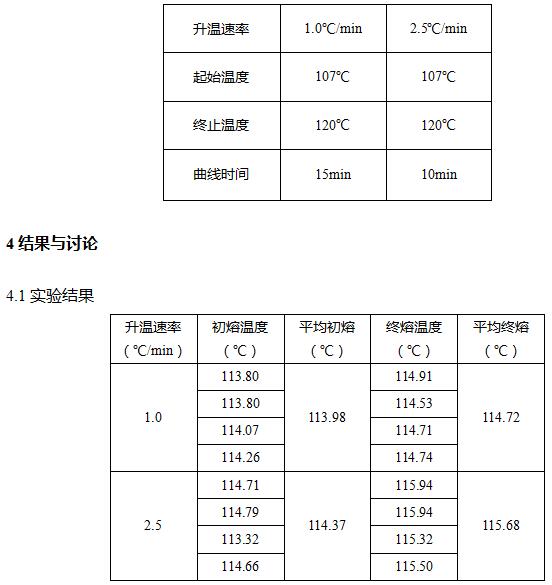

3.2儀器參數(shù)
4.2圖譜

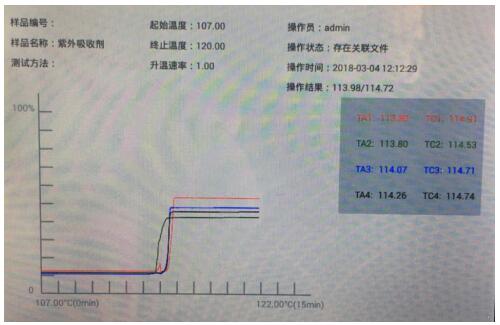

（1）升溫速率：1.0℃/min

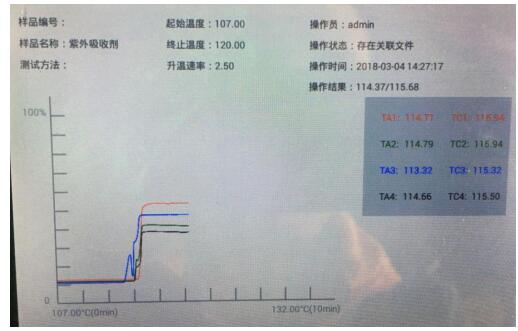

（2）升溫速率：2.5℃/min
4.3 結(jié)論
樣品熔化過程中易分層，且熔化后樣品量減少，分析原因可能出現(xiàn)升華的現(xiàn)象，所以在實驗時選擇了兩種升溫速率：1.0℃/min和2.5℃/min。實驗結(jié)果和圖譜證明在1.0℃/min時的結(jié)果平行性更好，圖譜更加趨于一致。所以建議升溫速率1.0℃/min。
