微波消解碳納米管
1、前言
碳納米管(CNTs)具有良好的力學(xué)性能，抗拉強度達到50～200GPa，是鋼的100倍，密度卻只有鋼的1/6；它的彈性模量可達1TPa，與金剛石的彈性模量相當，約為鋼的5倍；碳納米管擁有良好的柔韌性，長徑比一般在1000:1以上，是理想的高強度纖維材料。研究人員曾將碳納米管置于1011 MPa的水壓下，由于巨大的壓力，碳納米管被壓扁。撤去壓力后，碳納米管像彈簧一樣立即恢復(fù)了形狀，表現(xiàn)出良好的韌性。這啟示人們可以利用碳納米管制造輕薄的彈簧，用在汽車、火車上作為減震裝置，能夠大大減輕重量；碳納米管的熔點是已知材料中最高的；碳納米管表現(xiàn)出良好的導(dǎo)電性，電導(dǎo)率通常可達銅的1萬倍；碳納米管具有良好的傳熱性能，CNTs具有非常大的長徑比，因而其沿著長度方向的熱交換性能很高，相對的其垂直方向的熱交換性能較低，通過合適的取向，碳納米管可以合成高各向異性的熱傳導(dǎo)材料；碳納米管還具有光學(xué)等其他良好的性能。
2、實驗
2.1 實驗儀器：
新儀 TANK微波消解儀;
分析天平(十萬分之一);
移液管等
2.2 實驗試劑：
濃硝酸(70%);
高氯酸(70%)
2.3 實驗方法：

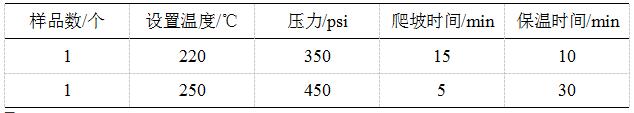

取樣量：0.025g，消解用酸：3mL濃硝酸，7mL高氯酸，混勻后組裝完成進行消解：
3、結(jié)果
消解后溶液無色澄清透明。冷卻之后仍有大約1MPa左右的壓力。
*消解結(jié)果以消解液澄清程度而定，是定性而非定量的結(jié)論，因樣品種類、來源、取樣量等原因，消解程序可能需要適當調(diào)整，此方案只供大家參考，用戶可根據(jù)具體情況和經(jīng)驗優(yōu)化消解方案。
